PVC穿线管各种规格的壁厚

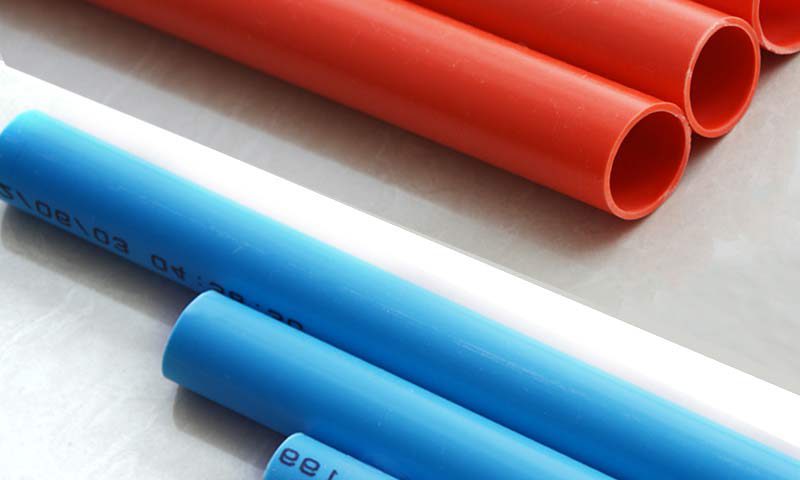

PVC电线管是指以聚氯乙烯树脂为主要原料，加入其他添加剂经挤出成型，用于2000V 以下工业与建筑工程中的电线电缆保护平直导管。以下将简要介绍该产品的规格及壁厚。

PVC电工套管的分类，分为L型（轻型）M型（中型）丨型（重型）

—、执行标准：JG/T3050-1998

二、 产品规格：分为轻型-205、中型-305、重型-405三种。

1、 轻型_205 外径16mnr-50mm

2、 中型-305 外径16mnr-50mm

3、 重型-405 外径16mnr-50mm

三、 公称外径分别为：16、20、25、32、40的产品厚度如

1、 16外径的轻、中、重厚度分别为：1.00 (轻.允许差+0.15)、1.20 (中，允许差+0.3)、1.6 (重，允许差+0.3)。

2、 20外径的中、重（没有轻型的）厚度分别为：1.25 (中，允许差+0.3)、1.8 (重，允许 差+0.3)。

3、 25外径的中、重（没有轻型的）厚度分别为：1.50 (中.允许差+0.3)、1.9 (重，允许 差+0.3)。

4、 32外径的轻、中、重厚度分别为：1.40 (轻，允许差+0.3)、1.80 (中.允许差+0.3)、2.4 (重，允许差+0.3)。

5、 40外径的轻、中、重厚度分别为：1.80(轻、中型，允许差+0.3)、2.0 (重，允许差+0.3)。

根据壁厚的不同，其内径也不同，常用的PVC穿线管的壁厚有A型加厚型、B型通用型、C型薄壁型三种。普通家庭用户安装选用的阻燃穿线管只要能达到建设部的标准即可，如果是建筑工程领域使用的穿线管，为了满足消防安全的要求，一定要达到公安部行业标准。
